Jak radiogramy ujawniają wady objętościowe w spoinach i odlewach stalowych

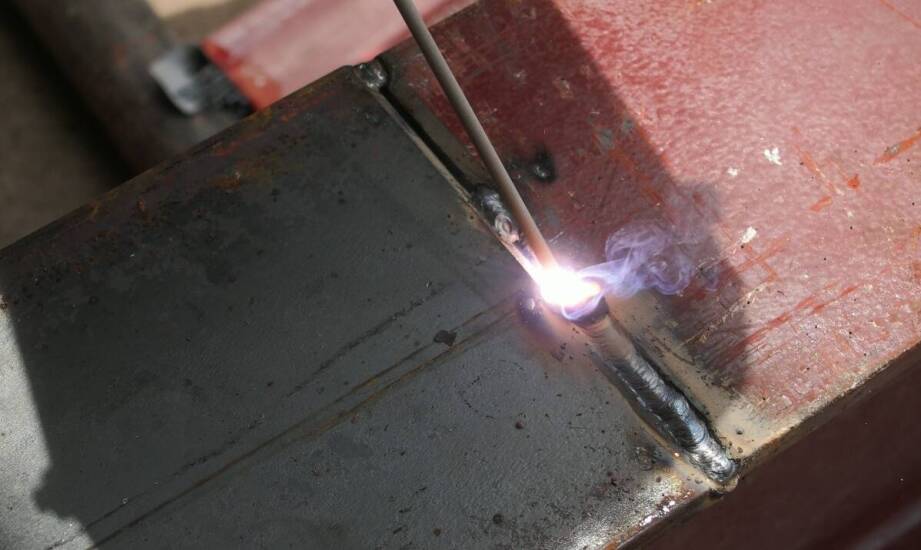

W spoinach stalowych masywnych konstrukcji nośnych, takich jak hale przemysłowe, wiadukty czy mosty, wady objętościowe pozostają całkowicie niewidoczne dla ludzkiego oka. Pory gazowe, uwięzione wtrącenia żużla oraz groźne braki przetopu rozwijają się głęboko wewnątrz materiału już na wczesnym etapie spawania. Powstające w ten sposób niedoskonałości struktury mogą drastycznie osłabić nośność całego obiektu. Poddane wieloletnim obciążeniom zmęczeniowym wady stają się naturalnymi ogniskami propagacji pęknięć. Zjawisko to doprowadza nierzadko do nieodwracalnego uszkodzenia budowli. Tradycyjna ocena wizualna lica spoiny nie dostarcza inżynierom informacji o kondycji rdzenia metalu. Weryfikacja parametrów technicznych wymaga zatem zajrzenia w głąb stalowego detalu bez niszczenia jego fizycznej formy. Radiografia przemysłowa umożliwia precyzyjną lokalizację ukrytych nieciągłości. Uzyskany z prześwietlenia wynik bezpośrednio warunkuje finalny odbiór elementu przez organy dozoru technicznego.

Zasada działania radiografii w ocenie materiałów

Fizyczne mechanizmy tej metody bazują na zdolności fal elektromagnetycznych, konkretnie promieniowania rentgenowskiego lub gamma, do przenikania przez grubą materię. Wiązka fotonów przechodzi przez badany obiekt, trafiając ostatecznie na umieszczoną za nim błonę radiograficzną lub nowoczesny detektor cyfrowy. Zróżnicowana gęstość stali powoduje nierównomierne pochłanianie docierającej fali, co bezpośrednio rzutuje na uzyskany obraz. Wywołany radiogram przypomina klasyczne zdjęcie medyczne, na którym stopień zaczernienia kliszy odwzorowuje wewnętrzną architekturę złącza. Pusty pęcherzyk powietrza pochłania znacznie mniej fotonów, zostawiając na filmie wyraźny ciemny ślad. Nienaruszony metal skutecznie tłumi promieniowanie, budując na obrazie bardzo jasne tło.

Technika rentgenowska doskonale uwidacznia wszelkiego rodzaju defekty o charakterze przestrzennym. Analiza radiogramu najczęściej obnaża kuliste pory, podłużne linie żużla oraz niebezpieczne braki przetopu korzenia. Inżynierowie bez trudu identyfikują również przyklejenia brzegowe, które wynikają z wprowadzenia niewłaściwych parametrów prądowych przy spawarce. Detekcja wykazuje natomiast słabą czułość w przypadku uszkodzeń o ściśle płaskiej geometrii. Pęknięcia oraz ostre rysy ułożone prostopadle do osi padającej wiązki mogą pozostać niewidoczne, ponieważ wąska szczelina nie pomniejsza odczuwalnie całkowitej grubości penetrowanego materiału. Wynika to wprost z faktu, że sprzęt izotopowy reaguje przede wszystkim na lokalne ubytki objętości.

Znaczenie radiogramów przy weryfikacji konstrukcji stalowych

Badania objętościowe weryfikują jakość elementów w projektach obarczonych ryzykiem przenoszenia potężnych obciążeń dynamicznych i pracy pod wysokim ciśnieniem. Grubościenne złącza spawane w halach stalowych i stalowych przęsłach mostowych wymagają stuprocentowego potwierdzenia penetracji stopiwa. Defektoskopia prześwietleniowa sprawdza się doskonale podczas rutynowej kontroli potężnych odlewów stalowych oraz przemysłowych rurociągów przesyłowych. Przemysłowy radiogram ujawnia w tych konkretnych detalach wewnętrzne rzadzizny, ukryte jamy skurczowe oraz kruche inkluzje niemetaliczne. Wykrycie groźnych defektów skutecznie zapobiega niespodziewanym awariom w toku eksploatacji urządzenia, chroniąc całą infrastrukturę zakładu przed bardzo kosztownymi przestojami. Analiza gotowych zdjęć ułatwia zakładowi produkcyjnemu odrzucenie wadliwej partii odlewniczej przed rozpoczęciem jej obróbki skrawaniem.

Skomplikowane usterki wymagają zazwyczaj połączenia kilku niezależnych metod pomiarowych. Niezależnie od kształtu uformowanego detalu, precyzyjne badanie nieniszczące oparte na radiografii znakomicie współpracuje z technikami weryfikacji powierzchni. Podręczne defektoskopy magnetyczno-proszkowe szybko mapują wady umiejscowione tuż pod licem spoiny, dostarczając inżynierom dodatkowego kontekstu. Prowadzenie tego typu zaawansowanych prac wymaga od techników certyfikowanego sprzętu oraz doskonałego przygotowania merytorycznego. Przedsiębiorstwo Specjalistyczne Draco Lesiński od lat realizuje specjalistyczną diagnostykę rur i konstrukcji nośnych, opierając się na uznanych systemach rentgenowskich. Kadra z Gdańska nadzoruje procesy wytwórcze w zakładach budowlanych i energetycznych w całej Polsce, dbając o zgodność parametrów ze sztuką inżynierską.

Interpretacja wyników i ograniczenia procedury badawczej

Wychwycenie z kliszy najdrobniejszych anomalii spawalniczych obciąża eksperta ogromną odpowiedzialnością zawodową. Certyfikowani inspektorzy analizują zarejestrowane wskazania zgodnie z surowymi wytycznymi europejskich norm, głównie PN-EN ISO 17636 oraz 10675. Ekspert ocenia każdą zlokalizowaną nieciągłość pod kątem jej kształtu, sumarycznego wymiaru i głębokości umiejscowienia w spoinie. Zestawienie wprowadzonych parametrów z oczekiwanymi poziomami akceptacji, najczęściej przypisanymi do restrykcyjnej klasy B lub C, determinuje dalszy los elementu. Inwestor otrzymuje jasny werdykt stwierdzający dopuszczenie modułu do obrotu bądź wskazujący pilną konieczność żłobienia i ponownego spawania materiału. Radiogramy analogowe i cyfrowe pliki obrazowe pełnią później rolę twardych dowodów archiwalnych w obszernych metrykach inwestycji budowlanej.

Praca z izotopami wymusza na ekipie diagnostycznej sprawne pokonywanie barier fizycznych i logistycznych panujących na placu budowy. Prawidłowe przeniknięcie struktury złącza wymaga od operatora zapewnienia jednoczesnego dostępu do obu ścianek detalu. Obsługa głowicy generuje przez to spore wyzwania podczas badania hermetycznych zbiorników ciśnieniowych i domkniętych instalacji o małym przekroju. Emisja fotonów narzuca dodatkowo twardy obowiązek wytyczenia rozległych stref bezpieczeństwa. Zabezpieczenie terenu chroni pozostały personel pracowniczy przed przyjęciem dawki promieniowania jonizującego. Wyprowadzanie kontroli RT na godziny nocne generuje naturalnie dodatkowe koszty dla zaangażowanego inwestora, jednak utrzymanie nienaruszonych rygorów radiologicznych stanowi absolutny priorytet podczas prowadzenia wszystkich wariantów diagnostyki izotopowej.
